GFZL系列干法辊压式制粒机


GFZL系列干法辊压式制粒机
产品描述:GFZL系列干粉制粒机是我公司根据用户需要,在吸收国外创新粉体造粒技术的基础上精心研制开发的新型制粒设备,该设备能够将粉体原材料直接制成满足用户要求的颗粒状产品,期间无需添加任何中间体及添加剂,造粒后的产品粒度均匀,堆积密度显著提高,同时,可有效控制污染,减少粉料浪费。设计科学,结构紧凑,工艺过程简单,操作使用方便,是您粉体产品造粒的选择。
咨询热线:0519-88910791
产品详细

特点:

● 无需任何添加剂,干粉直接制粒。
● 颗粒强度可以调整,通过调节压辊的压力控制成品强度。
● 循环操作,实现连续生产。
● 成品产量高,单机产量可达2000kg/h以上(堆积密度1.5×103kg/m3)

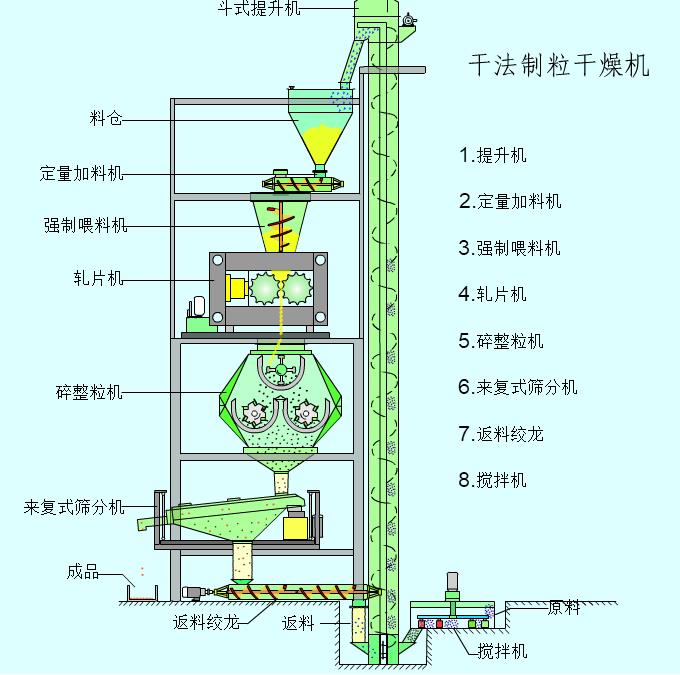

设备流程工艺:



工作原理
     粉状物料由振动给料斗经横向螺旋送料器定量,均匀地加人轧片主料斗,使轧片主料斗内保持恒定的料粒,然后由轧片主料内的纵向锥螺旋对粉料进行预压缩并输送到两只压辊的弧形槽口,两只压辊表面均匀分布形状相同的半扁圆形弧槽或菱形槽,通过一对齿轮的啮合传动,使两只压辊等速,反向旋转,将锥螺旋输送至槽口的物料咬入槽内并瞬间强制压缩,物料经过压缩后随着压力逐渐减小在其弹力及重力作用下,从槽内脱落,进入破碎整粒系统,然后根据用户的粒度要求过筛、分级,得到符合质量要求的均匀颗粒状产品,筛下粉重新返回振动料斗循环利用。


应用

     石油化工 、生物工程 、金属粉末 、精细化工 、医
药 、食 品 、农 药 、化 肥 、矿产,煤炭


技术参数

型号/项目
GFZL-1
GFZL-2
GFZL-3
GFZL-4
GFZL-5
轧辊直径mm
φ240
φ240
φ300
φ360
φ480
轧辊有效使用宽度mm
80
160
250
360
480
轧辊转速rpm
8-20
8-20
8-20
8-20
8-20
大成形压力t
50
60
80
100
130
轧辊大厚度mm
4
5
6
8
8
轧片产量kg/h
250-500
500-900
700-2000
1000-1400
2000-7400
成品粒度mm
0.2-5
0.2-5
0.2-8
0.2-8
0.2-8
成品产量kg/h
80-150
150-300
300-600
600-1000
1000-2000
主机功率kw
7.5
11
15
22
30
总功率kw
13
21
30
46
60
外形尺寸 长×宽×高mm
1500×2000×3800
1700×2000×4000
2000×2500×4200
2500×2500×5200
2800×2600×6000
重量t
7
8
10
14
20
注:
1、轧片产量以料片密度1500kg/m3,轧辊转速20rpm计算。
2、成品产量以成立量50%计算。
3、成品粒度通过改变破碎整粒机的筛板孔径可在较大范围调整。
4、主机所用实际功率为所选电机功率的70%  。
5、轧辊转速通过改变电机与减速机之间的皮带轮传动来进行调整。
